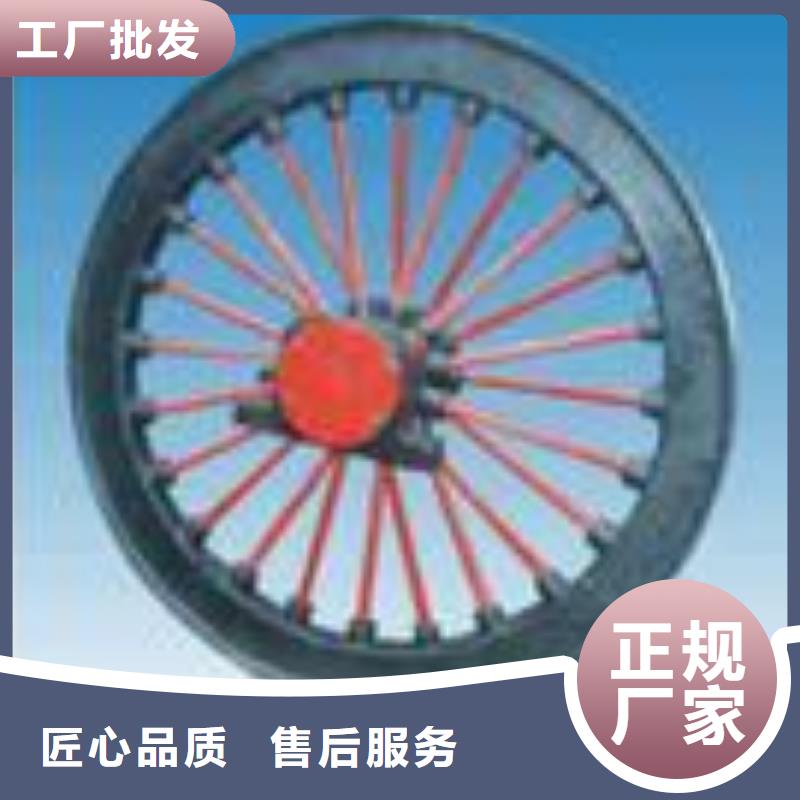

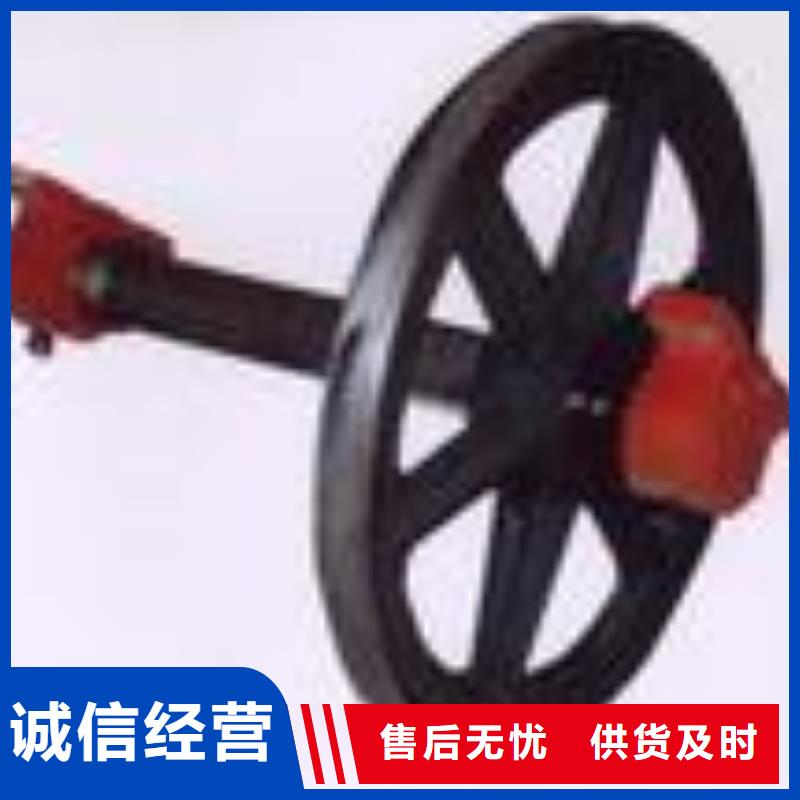

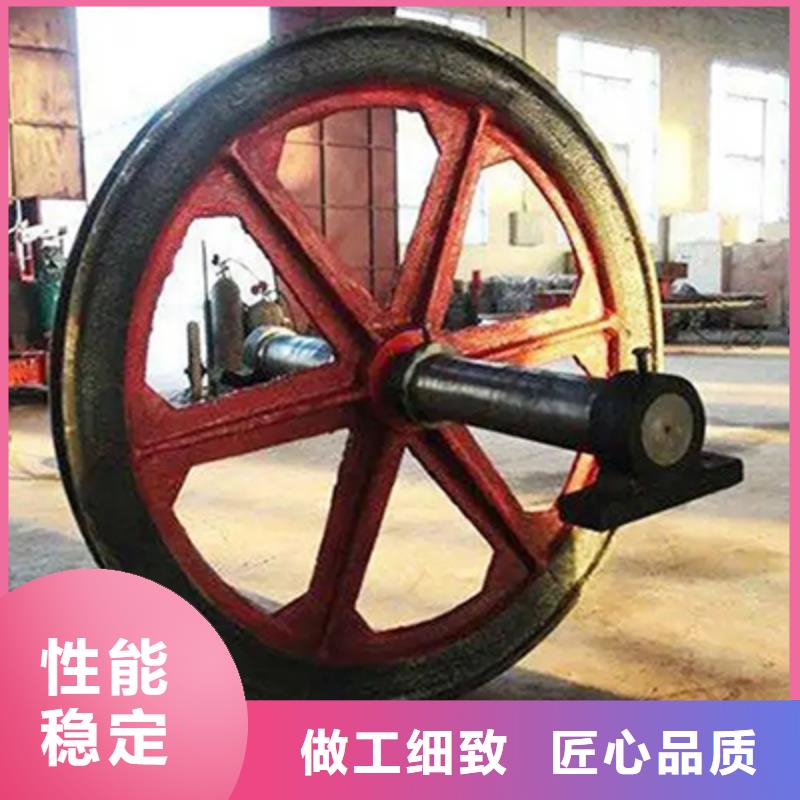

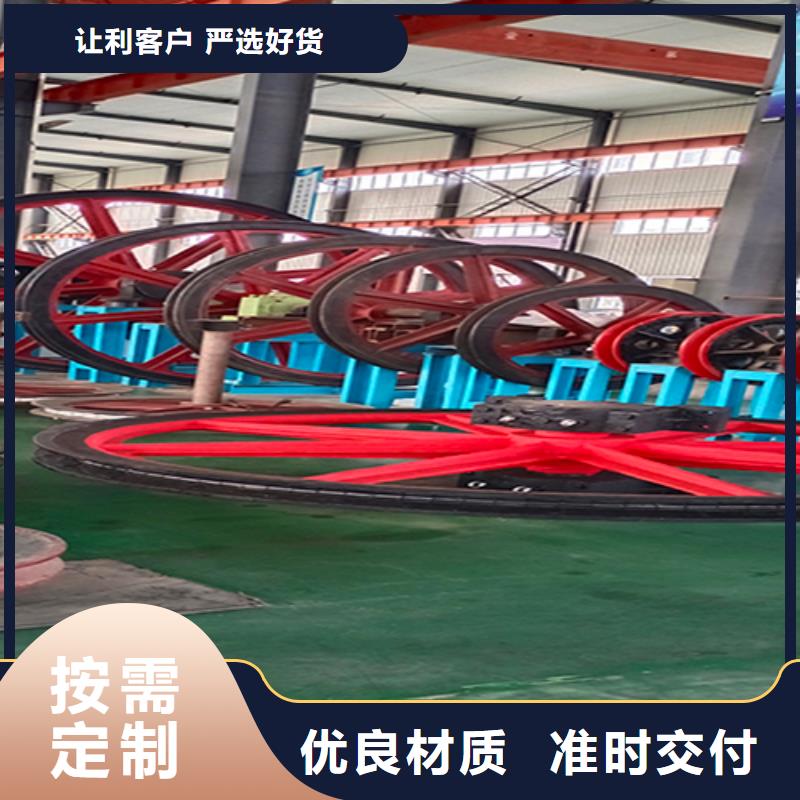

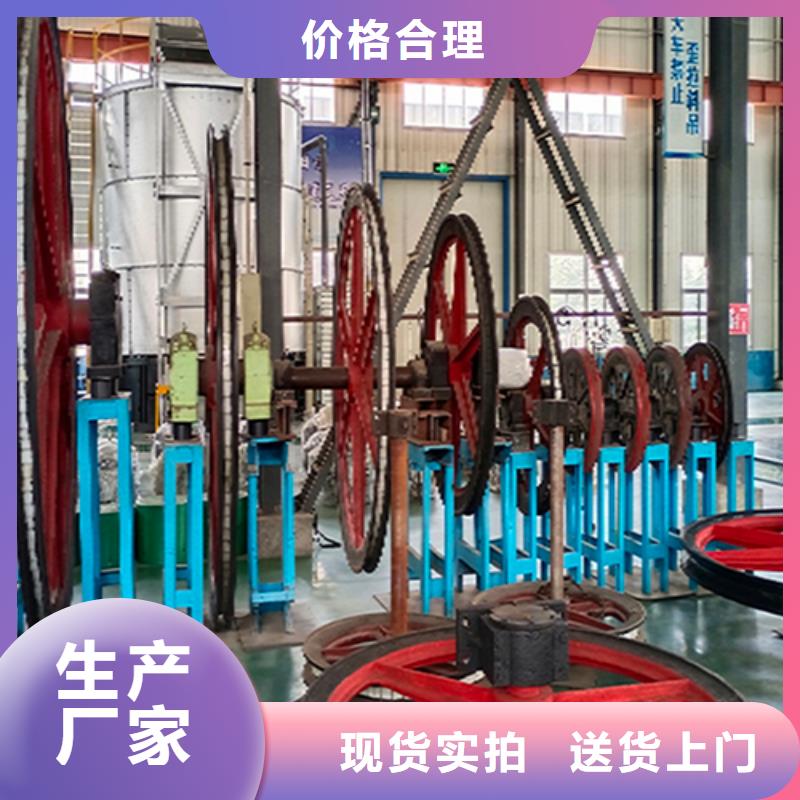

单绳缠绕式机固定天轮由天轮、天轮轴、平键、轴承、轴承座组成。天轮一般为铸焊式结构，轮毂和轮缘为铸钢，两者之间用槽钢焊接为一体。天 轮整体退火焊接应力，然后进行精加工。轮缘槽内装有尼龙衬垫（或其它材 料），使钢丝绳得以保护，以免钢丝绳与铸钢轮缘相摩擦，从而提高钢丝绳的使 用寿命。衬垫为楔型分体结构，可以方便地安装在天轮轮槽内，每圈衬垫的一对， 可通过轮缘的缺口安装到位，然后用螺栓固定的压块将一对衬垫压紧。天轮轴采用优质中碳锻钢或优质合金锻钢，经过严格的超声波探伤检查，天 轮轴与天轮的连接部位加工有平键槽。平键用于固定连接天轮与天轮轴。轴承采用承载力大，维护方便，具有调心性能的双列向心球面滚子轴承。轴承座采用铸钢或铸铁，利用螺栓固定在井架上，轴承座两侧编为加工面， 该面与井架上焊接的挡板之间设置有成对楔铁，可以调整并固定轴承座位置。

天轮是矿井立井井架上方调节钢丝绳运动方向的定滑轮。作用是撑起连接机卷筒和容器的钢丝绳，并引导钢丝绳转向。 天轮有游动天轮、井上固定天轮、凿井及井下固定天轮三种，与天轮配套的钢丝绳品种包括磷化涂层钢丝绳、镀锌钢丝绳或光面钢丝绳。 天轮安装在井架上，作支撑、引导钢丝绳转向之用，根据煤炭工业部标准，天轮分为下列三种：井上固定天轮，凿井及井下固定天轮，游动天轮。其结构型式也分为三种类型：直径为3500毫米时采用模压焊接结构。当直径Dt≤3000毫米时，采用整体铸钢结构，直径为4000毫米时，采用模压铆接结构。天轮轮缘的结构对钢丝绳的使用寿命有一定影响。因为在机起动和停止时，由天轮的惯性，将引起轮缘与钢丝绳问的相对滑动，增加钢丝绳的磨损，从这个意义上讲，应尽量减轻轮缘的重量。此外，轮缘的材质和绳沟的半径，对钢丝绳的使用寿命也有直接影响。一般绳沟半径要稍大于钢丝绳半径。绳沟开角在40～60°之间。国内还有相当数量的矿井采用带衬的铸铁天轮，利用木材、旧皮带以及塑料等作为衬垫。采用这些软性衬垫的目的是为了增加钢丝绳的使用寿命。但是，使用经验证明，这种办法也不尽理想，这是因为：衬垫磨损很快，几个月就要更换一次，严重时，十几天就要更换。增加了轮缘的重量，由于惯性的加大，在起动和停车时，反而加剧了钢丝绳相对于天轮的滑动，增加了天轮的维修工作量，衬块安装、维护不当时衬块从轮缘中掉出，还会引起事故。天轮参数天轮参数(2张)井上固定天轮和井下固定天轮的基本参数列于右表中。天轮直径的选择，根据《煤矿规程》规定，对于地面设备，若钢丝绳与天轮的围抱角大于90°时，Dt≥80d，Dt≥1200δ；若围抱角小于90°，则Dt≥60d；Dt≥1200δ。对于井下设备，若围抱角大于90°，则Dt≥60d，Dt≥900δ；若围抱角小于90°，则Dt≥40d；Dt≥900δ。（Dt－天轮直径，d－钢丝绳直径，δ－粗钢丝直径）。

1.2米固定天轮安装在井架上，作支撑，供矿井时支拖机卷筒到容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用寿命。 1.2米固定天轮参数： 型号 天轮直径（m） 钢丝绳直径（mm） 两轴承中心距（mm） TZG-800/16 0.8 16 500 TZG-1000/20 1.0 20 550 TZG-1200/20 1.2 20 550 TZG-1400/24.5 1.4 24.5 600 TZG-1600/24.5 1.6 24.5 600 TZG-2000/24.5 2.0 24.5 700 TZG-2500/28 2.5 28 8
